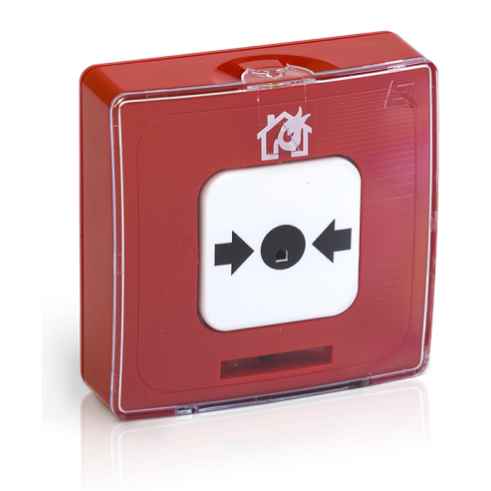

ИПР 513-11ИКЗ-А-R3

Извещатель пожарный ручной адресный с встроенным изолятором короткого замыкания ИПР 513-11ИКЗ-А-R3 предназначен для ручного включения сигнала «Пожар» в адресных системах пожарной и охранно-пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольных приборов Рубеж-2ОП и контроллеров адресных устройств Рубеж-КАУ, поддерживающих в АЛС протокол обмена RS-R3.

Назначение: извещатель пожарный ручной адресный с встроенным изолятором короткого замыкания  предназначен для ручного включения сигнала «Пожар» в адресных системах пожарной и охранно-пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольных приборов Рубеж-2ОП и контроллеров адресных устройств Рубеж-КАУ, поддерживающих в АЛС протокол обмена RS-R3.

Основные особенности ИПР 513-11ИКЗ-А-R3:

Извещатель пожарный ручной с встроенным изолятором короткого замыкания  предназначен для ручного включения сигнала пожарной тревоги в системах противопожарной защиты и пожарной сигнализации. Извещатель имеет дополнительную функцию размыкания участка адресной линии связи в случае обнаружения в ней короткого замыкания.
Питание извещателя и передача сигнала «Пожар» осуществляются по АЛС.
Извещатель допускает подключение к АЛС без учета полярности.
В системе извещатель занимает один адрес.
Извещатель пожарный ручной передает сигнал «Пожар» на приемно-контрольный прибор при нажатии на кнопку извещателя. Конструкция извещателя рассчитана на многократное включение и выключение.
Снятие сигнала «Пожар» осуществляется возвратом кнопки в исходное положение с помощью входящего в комплект поставки ключа. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания кнопки.

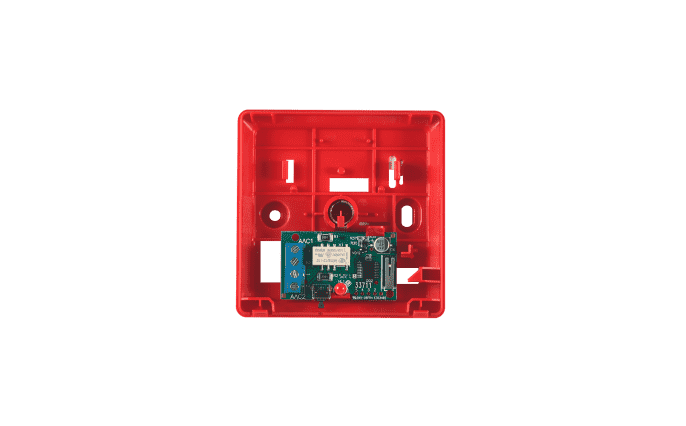

Извещатель пожарный ручной адресный состоит из основания, корпуса и защитной крышки. На основании установлена плата с радиоэлементами и двухконтактные клеммные колодки АЛС1 и АЛС2 для подключения проводов адресной двухпроводной линии связи. При обнаружении в АЛС короткого замыкания извещатель разрывает цепь, увеличивая сопротивление электрической связи между клеммами АЛС1 и АЛС2 до 4 кОм.
Применение извещателей с встроенным изолятором короткого замыкания в АЛС позволяет:
разрывать радиальную АЛС в месте установки извещателя, ближайшего к точке КЗ. Это локализует участок после извещателя и оставляет работоспособным участок АЛС между прибором и сработавшим извещателем;
разрывать кольцевую АЛС между двумя местами установки извещателей. Это локализует участок между извещателями и оставляет работоспособными остальные участки АЛС.
Для информации о режимах работы адресного ручного извещателя и исправной работы предусмотрен красный светодиод, который в состоянии НОРМА промаргивает с частотой 1 раз в 3 – 5 секунд, а в режиме ПОЖАР частота промаргивания составляет 2 раза в 1 секунду.
Конструкция извещателя предусматривает возможность его пломбирования.

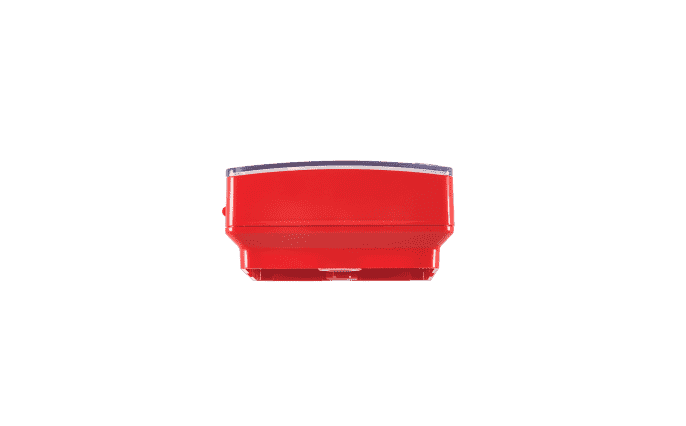

Извещатель  выпускается в корпусе красного цвета.

• Бренд: Rubezh
• Артикул: Rbz-301159
