Тепловой максимальный, Н.З., t-сраб.62°С, U-коммут.0,5...30В, I-коммут.1...150мА, IP22, t-раб.-40...+50°С, D56х39мм

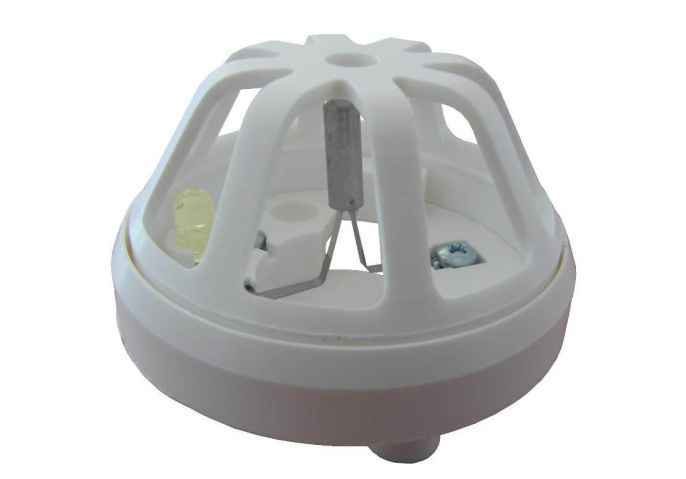

Извещатель тепловой ИП 114-5
Извещатель тепловой ИП 114-5
Предназначен для контроля температуры газовоздушной среды помещений зданий и сооружений и выдачи извещения о пожаре в случае превышения температуры срабатывания.
Извещатель тепловой с нормально-замкнутыми контактами ИП 114-5 выпускается следующих температурных классов:
класс А2 с температурой срабатывания от 54 до 70 ºС;
класс А2 с температурой срабатывания от 50 ºС до 54 ºС, имеет прецизионную температуру срабатывания не более 54 °С, предназначены для установки в прихожих квартир зданий высотой более 28 м согласно требованиям СП 54-13330-2011;
класс А3 с температурой срабатывания от 64 до 76 ºС.
В извещателе ИП114-5 установлен тепловой элемент с эффектом «памяти формы», изменяющий свои геометрические размеры при повышении температуры. При превышении порога срабатывания происходит размыкание контактов реле. При понижении температуры контакты реле возвращаются в исходное положение. Благодаря такому конструктивному решению ИП 114-5 является нетокопотребляющим извещателем.
При расчете количества извещателей в шлейфе приемно-контрольного прибора необходимо учитывать переходное сопротивление извещателя, которое не превышает 0,5 Ом.
Преимущества
Нечувствителен к воздействию магнитных полей, что позволяет использовать его на электростанциях, силовых распределительных пунктах, вблизи мощных потребителей электроэнергии.
Оптимальное расположение термочувствительного элемента в корпусе извещателя соответствует условиям раннего обнаружения начальной стадии пожара.
Извещатель без маркировки взрывозащиты может подключаться в искробезопасные цепи взрывозащищенного оборудования с видом взрывозащиты искробезопасная электрическая цепь «i» (УПКОП 135-1-1 с БИВ v.6) при нанесении потребителем на корпус извещателя маркировки "В комплекте …» с расшифровкой наименования комплектного оборудования согласно приложению Г.3.4 ГОСТ 30852.13-2002 (МЭК 60079-14:1996).
